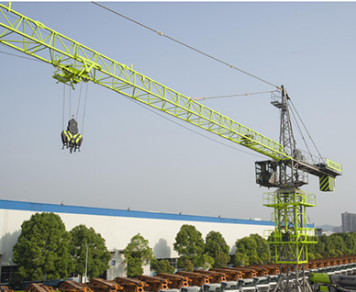

錘頭塔式起重機是一種常見的建筑起重設備,通常用于高層建筑的施工中。它采用了塔式結構和滑動起升機構,具有結構簡潔、運行穩定、起重能力強等特點。河北塔吊出租
設計原理 錘頭塔式起重機的設計原理可以簡單地歸納為平衡原理和滑動起升原理。首先,它采用了塔式結構,通過塔身的自重來平衡起重機在工作過程中產生的各種力矩。其中,塔身通常由多個標準化塔節組成,塔節之間通過螺栓連接,形成整體結構。其次,錘頭塔式起重機利用滑動起升機構實現升降運動?;瑒?dòng)起升機構由升降機構、起升機構和塔身連接機構組成,通過電動機驅動起重機的升降梁進行起升和下降運動,同時也可以實現回轉和變幅運動。
工作原理 錘頭塔式起重機在工作中主要通過回轉、變幅和起升機構來實現對物體的運輸和安裝。當起重機需要進行回轉運動時,電動機通過彈性耦合器驅動旋轉渦輪和蝸桿,使回轉機構實現水平回轉運動。當起重機需要進行變幅運動時,電動機通過齒輪減速器驅動主變幅機構實現對變幅齒輪的轉動,使起重機實現工作半徑的調整。而在起重運輸過程中,起升機構將貨物通過鋼絲繩和滑動車進行起升,起升機構的升降運動主要通過升降機構的伸縮和滑動起升機構的滑動來實現??傊?,錘頭塔式起重機通過電機、減速器和傳動機構來協調運行,實現各種工作動作。
組成部分 (1)塔身:塔身是錘頭塔式起重機的主要組成部分,采用塔節連接成整體結構。塔節通常由焊接鋼管制成,具有輕便、堅固的特點。塔身的高度可根據需要進行調整,使其適應各種高度的建筑施工。 (2)回轉機構:回轉機構是錘頭塔式起重機實現回轉運動的部件。它包括回轉電動機、蝸桿、蝸輪、旋轉渦輪等。回轉機構通過電動機的驅動,使起重機實現360度的水平回轉運動。 (3)變幅機構:變幅機構是錘頭塔式起重機實現變幅運動的部件。它包括變幅電動機、齒輪減速器、主變幅機構等。變幅機構通過電動機的驅動,使起重機的變幅齒輪實現工作半徑的調整。 (4)起升機構:起升機構是錘頭塔式起重機實現起升運動的部件。它包括起升電動機、減速器、液壓機構等。起升機構通過電動機的驅動,使起重機的升降梁進行起升和下降運動,實現對物體的起重和放置。 (5)安全裝置:錘頭塔式起重機還配備了多種安全裝置,如高度限位開關、起重量限位器、風速檢測儀等。這些裝置能夠及時發現和處理起重機在工作過程中可能出現的危險情況,保障施工過程的安全性。
使用注意事項 錘頭塔式起重機使用時需要注意以下幾點: (1)在使用前應仔細檢查起重機的各個部位是否完好,確保其正常運行。 (2)在起重過程中,要注意起重機的工作范圍,以防止發生碰撞和滑動事故。 (3)起升物品時,要使用合適的鋼絲繩和滑動車,并確保其可靠性。 (4)在起重機開始工作之前,應檢查起重物體的重量是否超過起重機的額定起重能力。 (5)起重機的使用人員經過專業培訓,熟悉起重機的操作規程和安全注意事項。
